05 科研工具集 ​

工作台(04 篇)解决的是"把一份数据变成一张图",而一次完整的科研工作远不止于此:数据要先体检与清洗,模型要拟合与比较,结论要能锁定环境、打包交付,还要能被别人原样重跑。这些环节在 Ergalics Studio 中以科研工具集的形式提供——26 个独立工具,按六个分组组织,统一挂在 /studio/:toolId 路由下;从启动器选择时默认经 openToolEmbedded 嵌入工作台中央区打开(右侧面板展示套件介绍),独立整页仍可经右侧面板的"独立页面打开"动作与 /studio/<id> 深度链接访问。

工具集与工作台共享同一套底座:同一个 .clproj 项目、同一批数据文件、同一组 src/core 内核、同一条插件渲染通路。区别只在界面形态——工作台是插件式的通用画布(模块化外壳加参数面板),工具集是任务式工具页,一个页面把一项科研任务走完。

维度工作台科研工具集
入口/workbench/studio/<toolId> 或工作台内嵌标签页
形态模块化外壳 + 参数面板,插件可任意切换任务式工具页,每页一个明确的科研目标
组织按插件(107 个,见 03 篇)按学科分组(6 组 26 个工具)
数据项目数据文件 + 拖入即路由复用同一份项目数据文件
模式标准 / 流程 / 积木 / 代码四种(见 04 篇)不使用模式切换,页面自带交互
适用探索、"我该用哪个插件"交付、"我要完成哪一步"

一、统一注册表 ​

src/pages/research/toolRegistry.ts 是工具集的唯一事实来源:每个独立科研界面在这里声明一次,由 /studio 路由、顶栏启动器与欢迎页启动网格三处共同消费。新增一个工具的成本是"注册表加一条记录 + i18n 加标题与描述两个键",不需要改动路由、导航或启动器。

mermaid
flowchart TD
    R["toolRegistry.ts<br/>RESEARCH_TOOLS(26 条)"]
    R --> A["App.tsx:/studio/:toolId 单条路由<br/>+ 26 条旧路径重定向"]
    R --> B["顶栏启动器 ResearchLauncher<br/>最近使用 + 分组 + 搜索"]
    R --> C["欢迎页启动网格 ToolGrid<br/>GRID_TOOLS(25 个)"]
    A --> D["StudioToolPage<br/>Suspense 骨架 · 项目门禁"]
    D --> E["ToolShell 统一外壳<br/>返回 · 图标名称 · 语言主题 · StatusBar"]
    E --> F["lazy 加载的工具页面"]
    F --> G["src/core 领域内核"]

ResearchTool 记录的字段:

字段含义
id稳定标识,同时是 /studio/<id> 的路径段
path规范路由 /studio/<id>,由 id 推导
legacyPath改造前的 hash 路径(默认 /<id>),作为客户端重定向保留,使旧书签不失效
iconToolIconKind 图标种类
titleKey / descKeyi18n 键;描述默认取 tool.<id>.desc
group六个学科分组之一
inGrid是否出现在欢迎页启动网格与顶栏启动器(默认是)
requireProject无激活项目时是否渲染 EmptyProject 门禁页(默认否)
componentReact.lazy 包装的页面组件,每个工具一个独立分包

配套导出:GRID_GROUPS(六个分组的显示顺序)、GRID_TOOLS(入网格的子集,26 减 1 为 25 个)、getTool(id)、TOOLS_BY_LEGACY_PATH 与 openToolEmbedded(把工具嵌入工作台标准模式中央画布打开:切换到标准模式、在 appStore 记录嵌入工具 id,再视需要导航到 /workbench)。

路由。App.tsx 只声明 6 条显式路由:/(欢迎页)、/workbench(工作台)、/studio/:toolId(全部科研工具)、/settings、/plugin/:pluginId、/share/:payload,其余一律回落到欢迎页。26 条旧路径的重定向由 RESEARCH_TOOLS 在模块加载时自动生成,因此数量永远与注册表一致,不存在手工维护的重定向表。应用使用 HashRouter,因此深度链接形如 #/studio/uncertainty。

项目门禁。StudioToolPage 承担三件事:为懒加载页面提供 Suspense 骨架;深度链接或冷启动时一次性恢复最近项目(与工作台行为一致);对声明了 requireProject 的工具,在项目未激活时渲染 EmptyProject(明示的"新建 / 打开"动作)而不是自动创建一个空项目——避免用户在深链接进入时莫名其妙多出一个空项目。未知的 toolId 渲染 EmptyState("工具不存在"),而不是白屏或抛错。

外壳。所有工具页共用 ToolShell:顶部是返回工作台、工具图标与名称(右侧可挂工具自己的动作区),以及设置、语言与主题切换;主体是工具自己的内容区(居中列、页面级滚动);底部是工作台同一个 StatusBar,常驻显示 GPU / WASM / 存储状态与帧率。嵌入工作台中央区的标签页由路由判定,只渲染工具主体与一条精简动作栏(顶栏与状态栏由工作台提供),体验一致。访问工具页本身会计入"最近使用",供启动器排序。

二、六个分组的 26 个工具 ​

分组按学科划分,互斥且穷尽。下表是注册表中的完整清单(名称与用途取自实际发布的中文 i18n 文案):

分组工具 id名称路由用途需项目
测量与评估(2)uncertainty不确定性套件/studio/uncertaintyBootstrap / 蒙特卡洛传播 / MCMC 置信区间与收敛诊断
profiler数据画像/studio/profiler列剖析、相关矩阵、质量分与问题清单
建模与推断(4)model-lab模型工作台/studio/model-labOLS / 逻辑 / 岭 / 多项式回归 + 系数表 + 残差诊断
inference贝叶斯推断/studio/inferenceHMC/NUTS 贝叶斯推断 + WAIC/LOO/PPC
model-inference模型推理/studio/model-inferenceONNX 模型浏览器内 WebGPU 推理
sweeps参数扫描/studio/sweeps网格 / 列表 / 拉丁超立方扫描 + 响应面●
数据与谱系(6)sqlSQL 数据工作台/studio/sql直接对项目数据文件运行 DuckDB-WASM SQL●
lineage数据血缘/studio/lineage文件 → 运行的 DAG 血缘图谱
figures图表工作台/studio/figuresFigure Studio 多面板出版级图组●
analysis数据分析/studio/analysis快速图表 + 描述统计 + t / Mann–Whitney 检验
cleaning数据清洗向导/studio/cleaning分步引导完成表格数据的转换、清洗与去重●
files文件资源管理器/studio/files浏览项目工作区 VFS 的目录与文件内容●
信号与记录(3)signal信号实验室/studio/signalFFT / Welch PSD / 窗函数 / Savitzky–Golay / ACF-PACF / 季节分解●
notebookNotebook/studio/notebookMarkdown + Python 单元的可复现实验记录●
runs实验记录/studio/runs运行历史台账、自动记录与 A/B 对比
报告与复现(5)report报告生成器/studio/report叙事 + 图 + 表 + 交互筛选 → 自包含 HTML●
reprolock可复现锁/studio/reprolockrepro.lock 导入导出 + 漂移检查 + 一键复现
supplement补充材料打包/studio/supplement论文附件 ZIP:manifest + runs + 血缘 + 数据/代码 + 可选 repro.lock
course课程模式/studio/course布置作业、收集与离线批改●
gallery作品画廊/studio/gallery浏览并重新打开可复现作品
工具箱(6)unit-convert单位换算/studio/unit-convert常见物理量纲的单位换算
calc计算器/studio/calc科学计算器
format-convert格式转换/studio/format-convert数据文件格式互转
sigfig有效数字/studio/sigfig有效数字修约与表示
molar-mass摩尔质量/studio/molar-mass化学式摩尔质量计算
quick-stats快速统计/studio/quick-stats粘贴即算的描述统计

合计:测量与评估 2 + 建模与推断 4 + 数据与谱系 6 + 信号与记录 3 + 报告与复现 5 + 工具箱 6 = 26。其中 9 个绑定项目(sweeps、sql、figures、signal、notebook、report、course、cleaning、files),analysis 不进入启动网格(inGrid: false),因为它同时由工作台顶栏的独立按钮发起,避免同一入口出现两次。工具箱 6 个均无需项目。

2.1 测量与评估 ​

  • 不确定性套件(uncertainty)——把"这个数字有多确定"变成可计算的对象。提供 Bootstrap 置信区间、蒙特卡洛传播与 MCMC 采样三条路径,并给出 R-hat、有效样本量 ESS、HDI 与 MCSE 等收敛诊断;样本量足够大时自动切到 WGSL GPU 引擎(每链一个 workgroup),未达阈值或设备不可用时回落到 CPU,两条路径在同一随机数序列下结果在数值容差内一致(内核细节见 07 篇)。

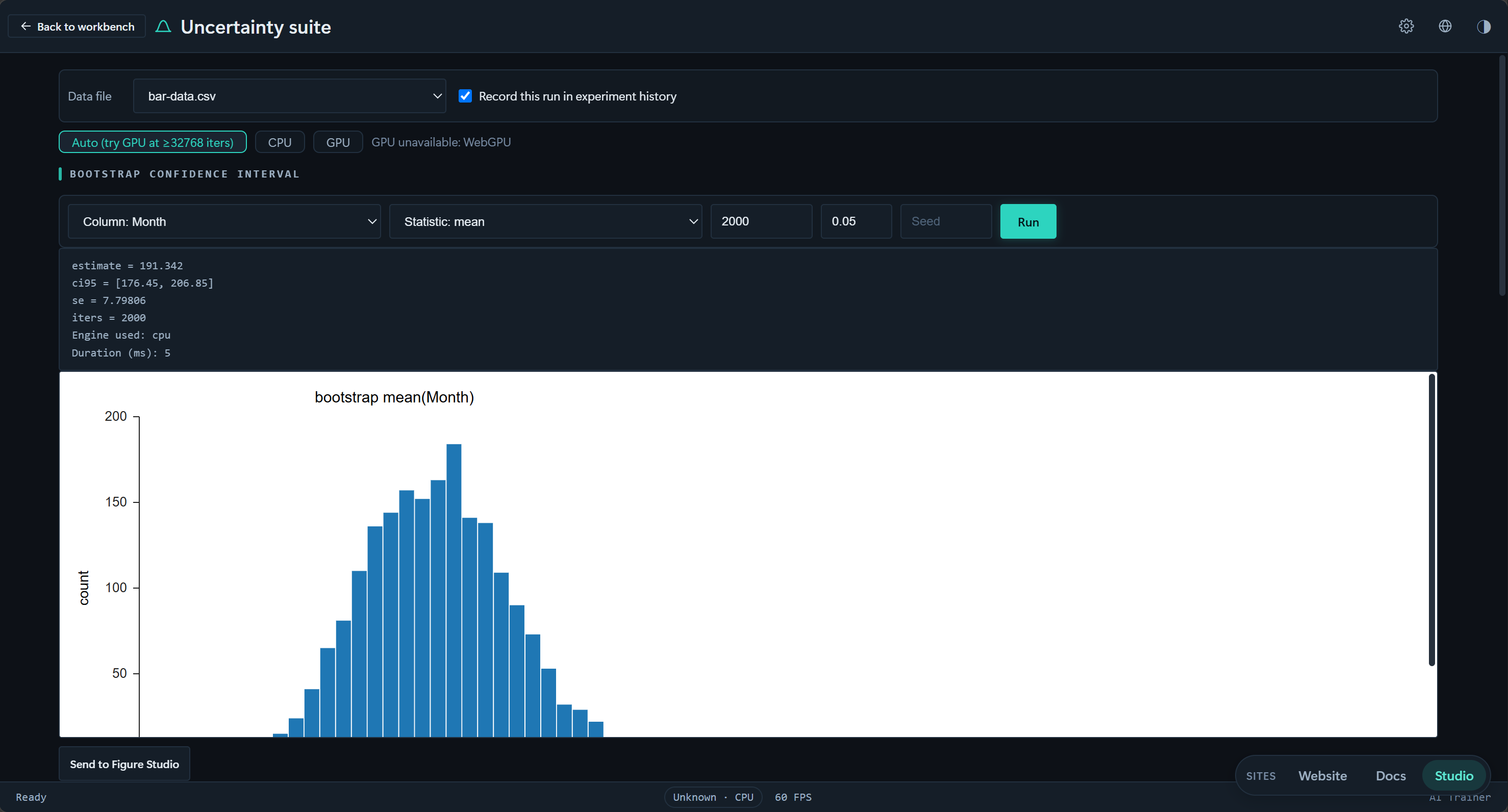

不确定性套件:Bootstrap 置信区间

不确定性套件以 Bootstrap 重采样给出分位数置信区间,配合蒙特卡洛传播与 MCMC,输出 HDI、R-hat、ESS 与 MCSE 等收敛诊断。

  • 数据画像(profiler)——数据体检。流式单遍计算:数值列用 Welford 递推求精确均值与方差、蓄水池采样求分位数与 MAD,并以修正 z 分数标记离群;文本列用 HyperLogLog 估计基数、Space-Saving 求 Top-K;表级给出 Pearson / Spearman 相关与重复率,最终综合成 0–100 的确定性质量分与问题清单,按内容指纹缓存以支持重复打开。

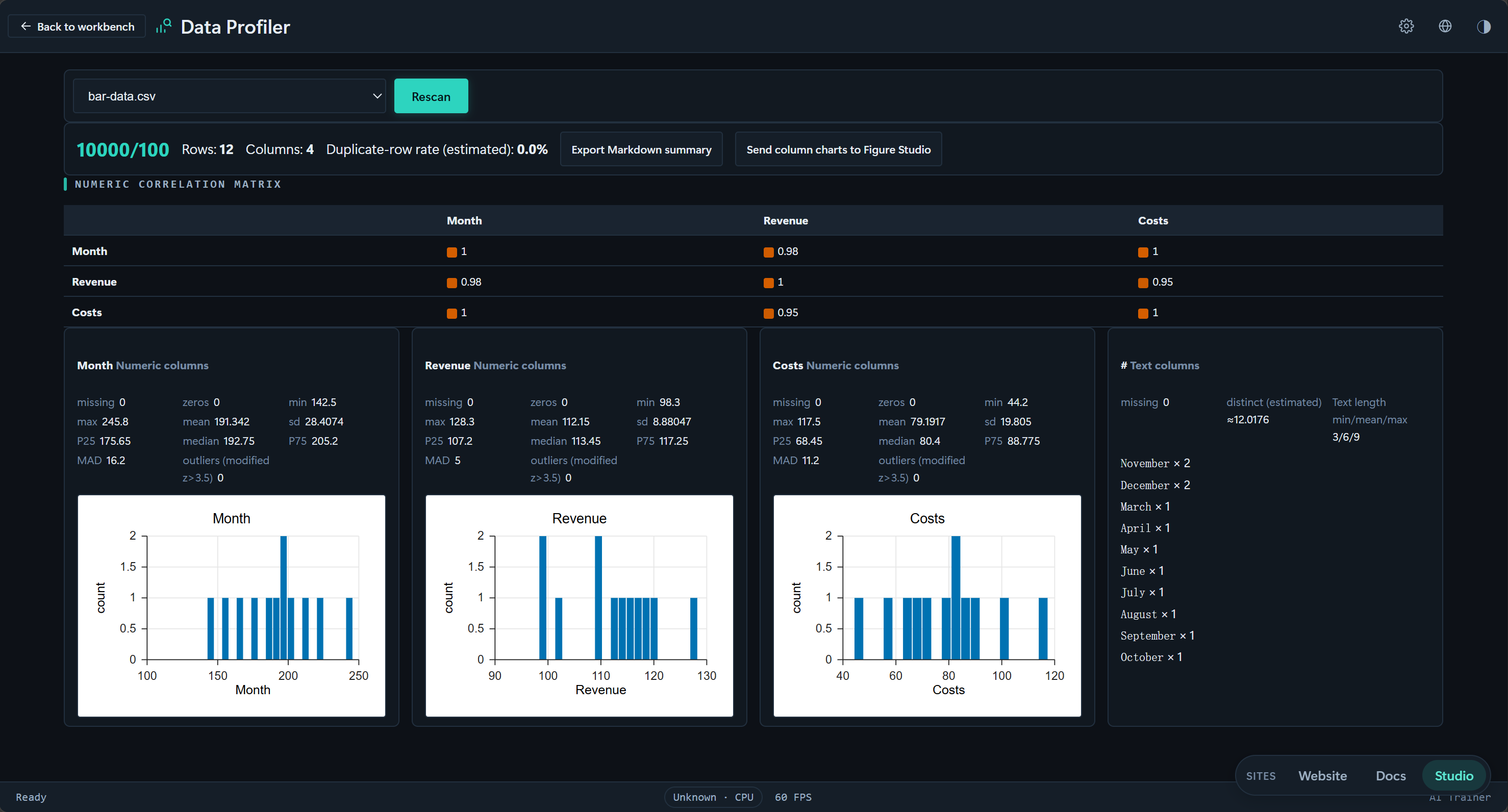

数据画像:相关矩阵与列统计质量报告

数据画像对一份 CSV 生成相关矩阵、列级直方图与缺失统计,并综合成 0–100 的确定性质量分与问题清单。

2.2 建模与推断 ​

  • 模型工作台(model-lab)——拟合与诊断。支持普通最小二乘(Householder QR)、逻辑回归(IRLS)、岭回归(K 折交叉验证选参)与多项式拟合,产出含估计值、标准误、p 值与置信区间的系数表,并附 2×2 残差诊断图(残差-拟合、QQ、尺度-位置、残差-杠杆),支持多模型横向对比。

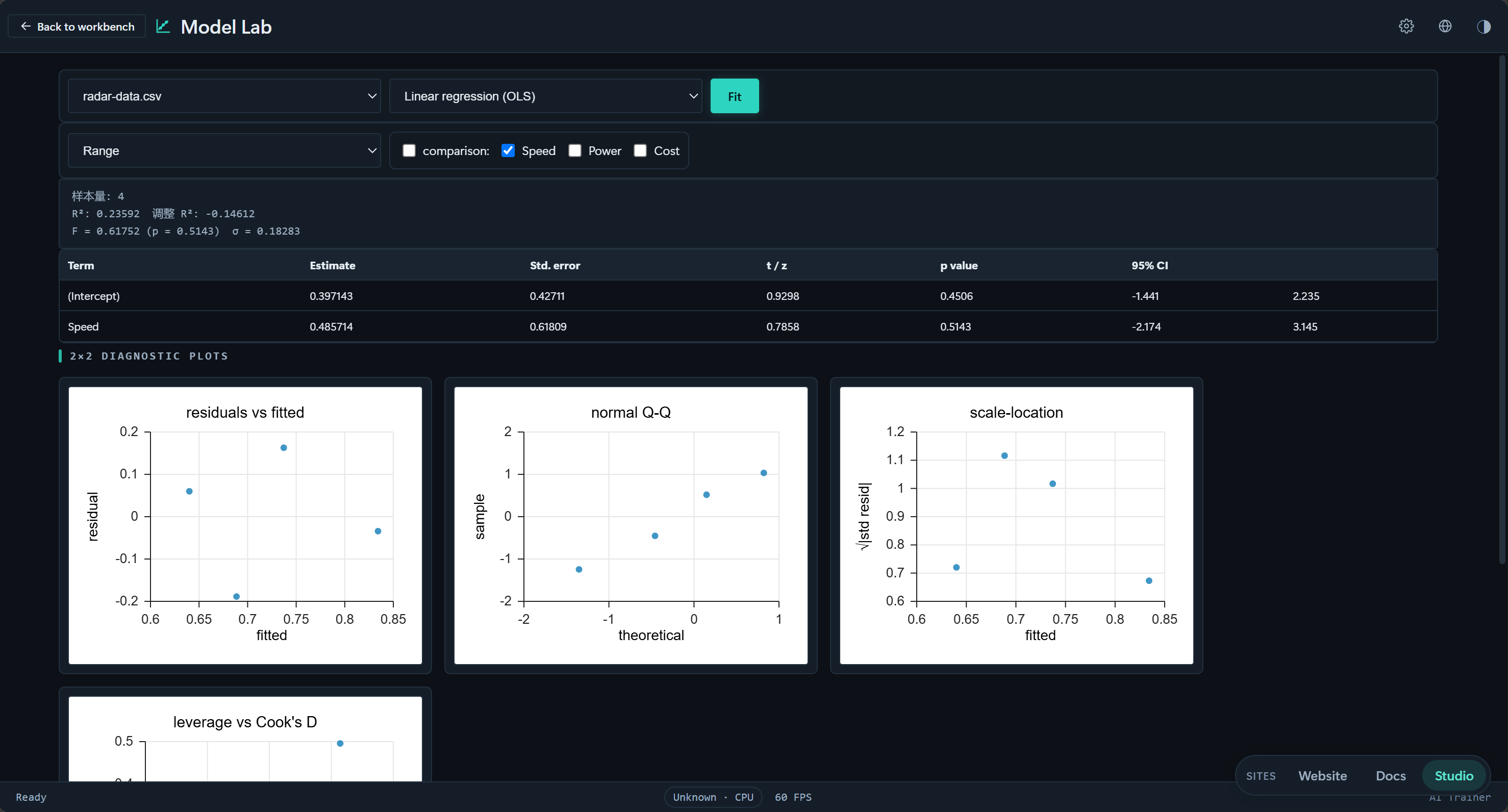

模型工作台:OLS 拟合与残差诊断

模型工作台拟合线性模型并附 2×2 残差诊断图(残差-拟合、QQ、尺度-位置、残差-杠杆),系数表含估计值、标准误、p 值与置信区间。

  • 贝叶斯推断(inference)——Inference Forge。HMC / NUTS 采样器(NUTS 带 U 形回旋判据与 Dual Averaging 步长自适应,无须手工设步数)、声明式似然模板配数据尺度化的弱先验、R-hat 与 bulk / tail-ESS 等后验诊断,以及 WAIC 与 PSIS-LOO 模型比较。

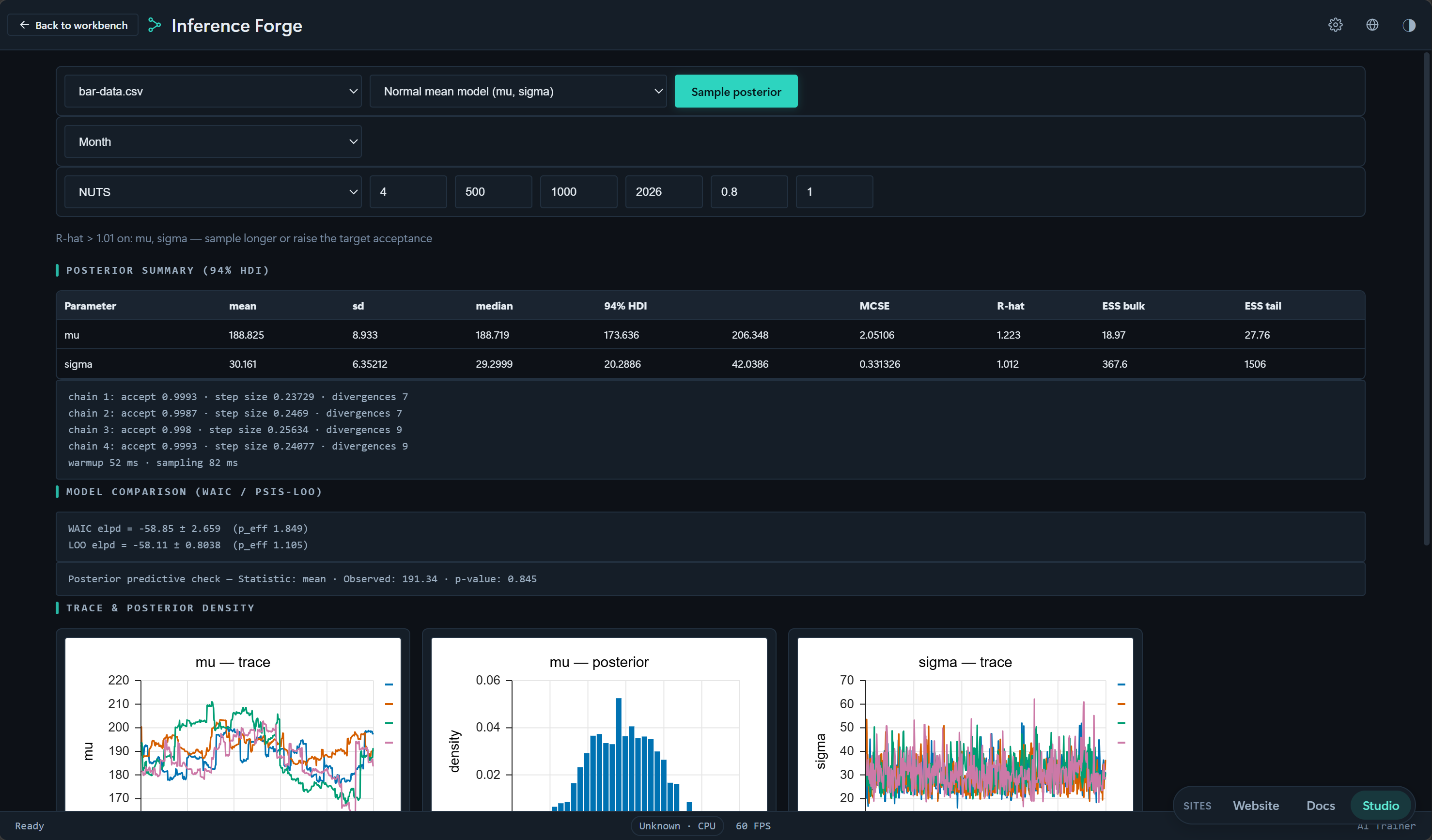

贝叶斯推断:浏览器内的 NUTS 采样与后验诊断

Inference Forge 在浏览器内(WebAssembly)跑 NUTS 采样,并把收敛情况讲完整:后验摘要给出 94% HDI、MCSE、R-hat 与 ESS,另有逐链诊断、WAIC / PSIS-LOO 模型比较、后验预测检验,以及轨迹图与后验密度图。

  • 模型推理(model-inference)——把已训练好的模型搬进浏览器:用 WebGPU 运行 ONNX 模型并查看推理结果,适合"模型在别处训练、结论要在这里复现"的场景。

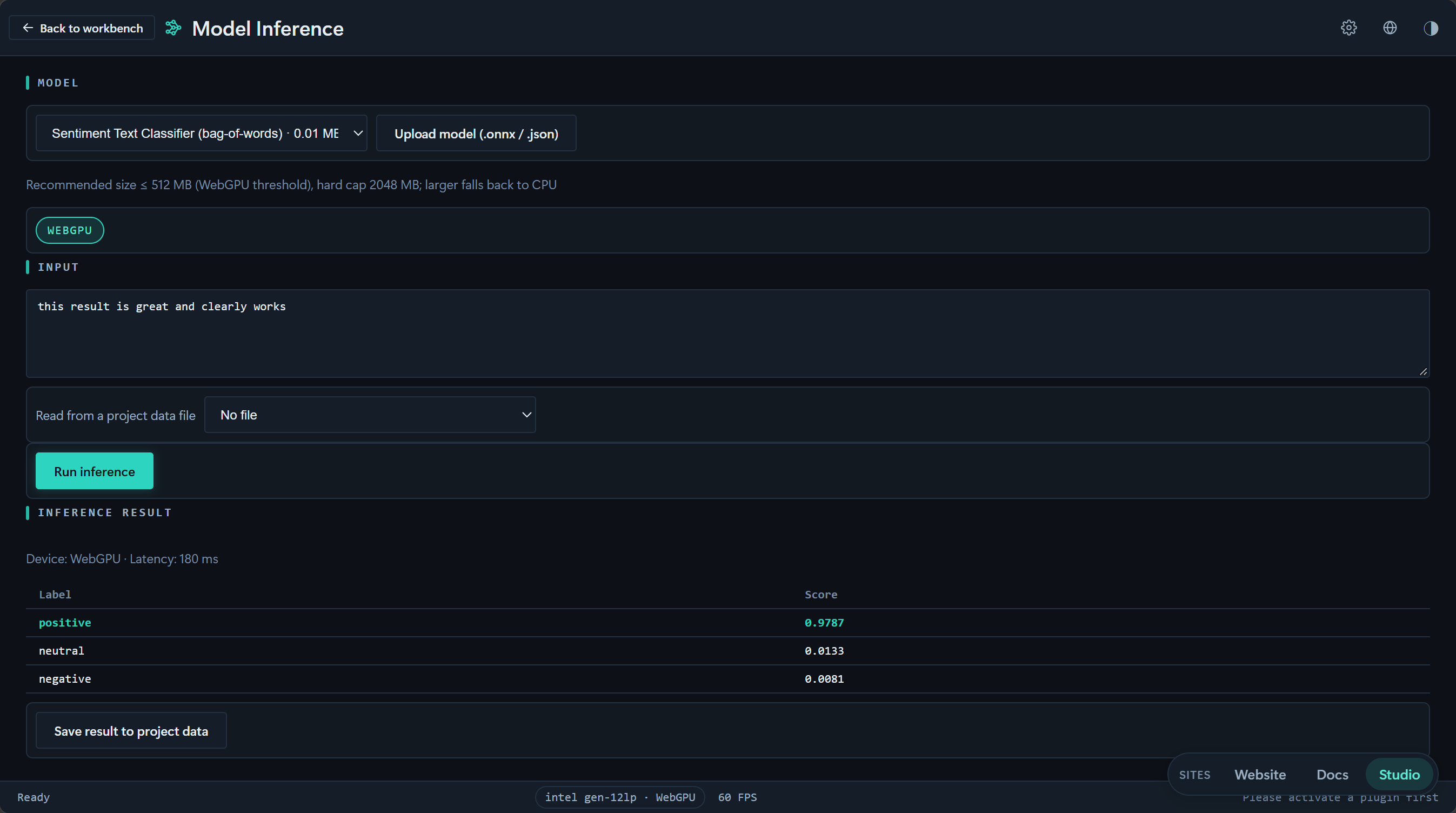

模型推理:浏览器内运行 ONNX 情感分类

模型推理在浏览器内用 WebGPU 运行 ONNX 情感分类模型,逐样本给出预测、置信度与端到端延迟。

  • 参数扫描(sweeps)——expandPlan 把扫描计划展开为确定性设计点:全网格 / 列表轴走完整笛卡尔积,全拉丁超立方轴按维度分层抽样;混合 lhs 与 grid 的方案被显式拒绝,因为样本量此时没有无歧义的定义。执行后可看响应面。

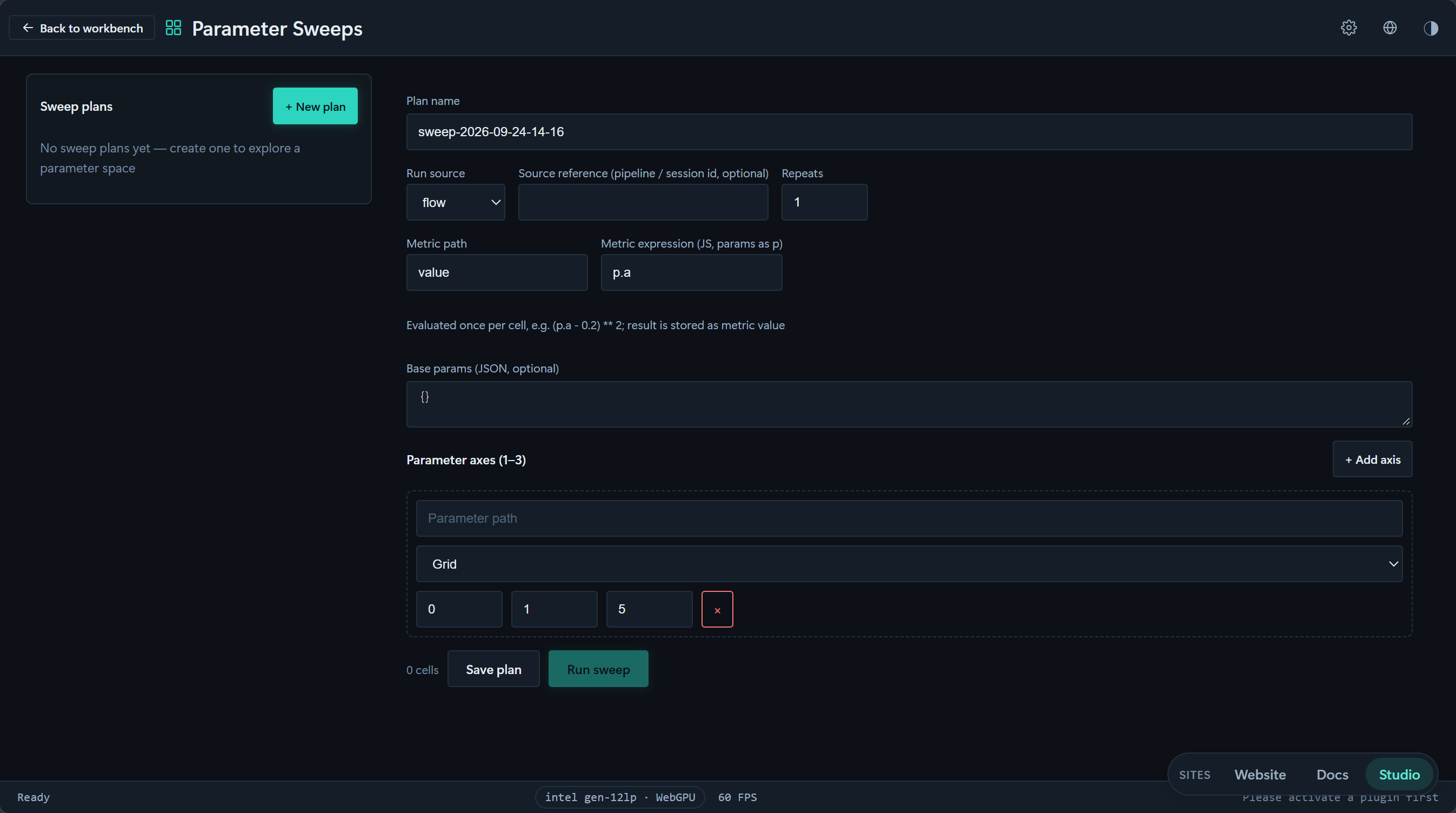

参数扫描:扫描计划配置

参数扫描把扫描计划展开为确定性设计点(全网格 / 拉丁超立方按维度分层抽样),执行后可查看响应面。

2.3 数据与谱系 ​

  • SQL 数据工作台(sql)——DuckDB-WASM 引擎,首次使用时懒加载;项目数据文件注册进 DuckDB 虚拟文件系统并直接暴露为表,因此可以对 .clproj 里的文件写 SQL。查询支持超时与 AbortSignal,中止或超时会终止 Worker 并丢弃单例,下次调用重建实例——一次跑疯的查询不会拖垮整个页面。
  • 数据血缘(lineage)——以运行记录上的文件 id 把项目文件(源)连到运行(变换),绘制成 Sugiyama 式分层 DAG(最长路径分层、单趟重心排序、行居中)。领域层无 React / store / DOM 依赖,画布可独立测试。
  • 图表工作台(figures)——出版级组图。FigureSpec 是挂在期刊模板网格(IEEE / Elsevier 栏宽、色盲友好调色板)上的多面板容器,composeFigure 渲染为单张独立 SVG(嵌套面板 viewport 加 a / b / c 面板标签),exportFigure 处理 SVG / PDF / PNG-600dpi 下载。组图只重新定尺寸,绝不修改原 PlotSpec。

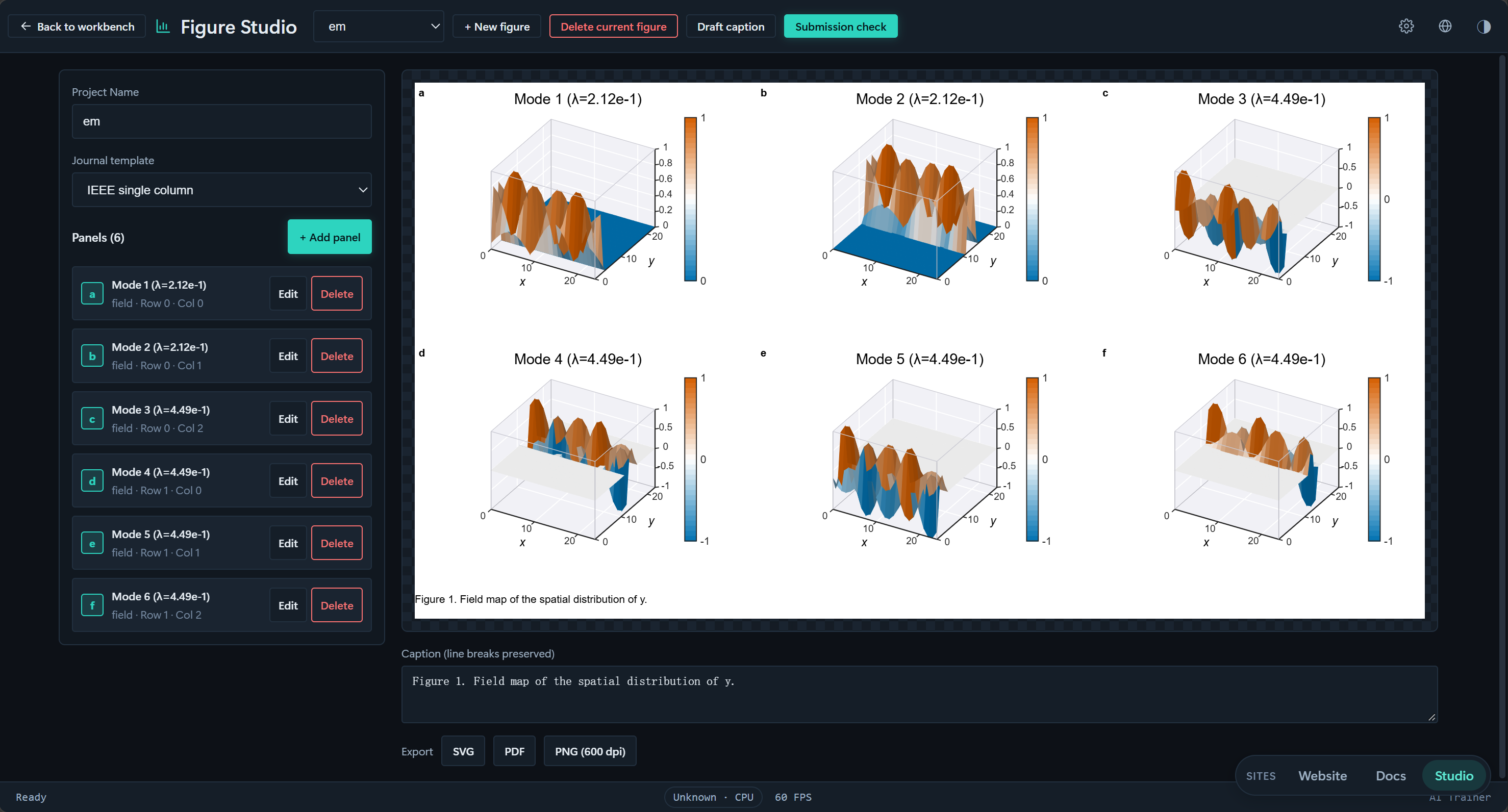

图表工作台:IEEE 单栏模板 2×3 的模式场组图

图表工作台在 IEEE 单栏模板上排一张 2×3 的特征值模式场组图:逐面板布局、统一色标、投稿前检查,以及 SVG / PDF / 600dpi PNG 导出。

  • 数据分析(analysis)——假设检验、相关性与基础统计分析的常规入口:t 检验族、单因素方差分析、Mann-Whitney U、卡方独立性检验、Cohen's d 效应量,以及 Bonferroni 与 Benjamini-Hochberg 多重比较校正;结果可直接转写成中英双语的出版级句子。
  • 数据清洗向导(cleaning)——分步引导。步骤模型是五类可序列化操作:类型转换、缺失值策略(删除 / 均值 / 中位数 / 零 / 前向填充)、离群标注(IQR / z 分数)、去重、列重命名。每一步永不改写输入表,因此可以逐步前进、回退、跳转或"撤销该步";质量侧的期望契约由 data-quality 提供(见 07 篇)。

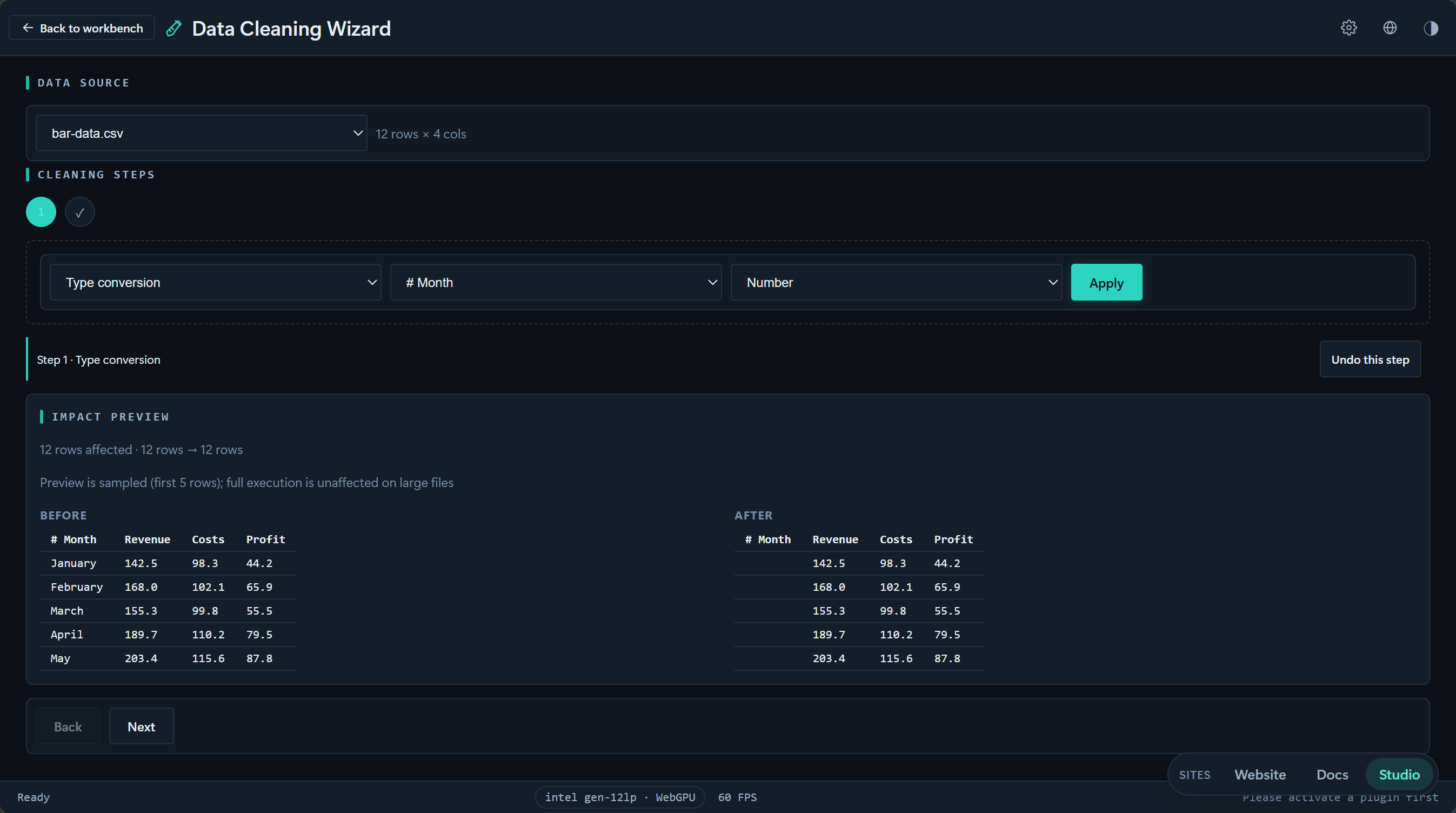

数据清洗向导:类型转换分步预览

数据清洗向导以分步卡片引导完成类型转换、缺失值处理、去重与列重命名,每一步预览前后差异且不改写原表。

  • 文件资源管理器(files)——回答"我的运行记录、图表和脚本到底存在哪"。页面经免 Git 的 VFS(src/core/vfs/)直接浏览项目工作区:左侧按目录懒加载的文件树,右侧对 UTF-8 文本(md / txt / json / csv / 代码等)做预览并支持下载,其余按二进制处理;页面另附标准项目骨架的静态目录指南(project.clproj、runs/、figures/、data/、code/、manuscript/、.ergalics/、.git/ 等),每类目录带一行说明。

2.4 信号与记录 ​

  • 信号实验室(signal)——频谱、滤波与时域处理。基 2 FFT 与幅值谱(与 GPU 端 fftKernelWGSL 数学一致)、Hann / Hamming / Blackman 等窗函数、Welch 功率谱、Savitzky-Golay 平滑与滑动平均、自相关 ACF 与偏自相关 PACF,以及经典加性时序分解 x = 趋势 + 季节 + 残差。滤波后的列可作为派生文件保存回项目,并自动进入血缘图。

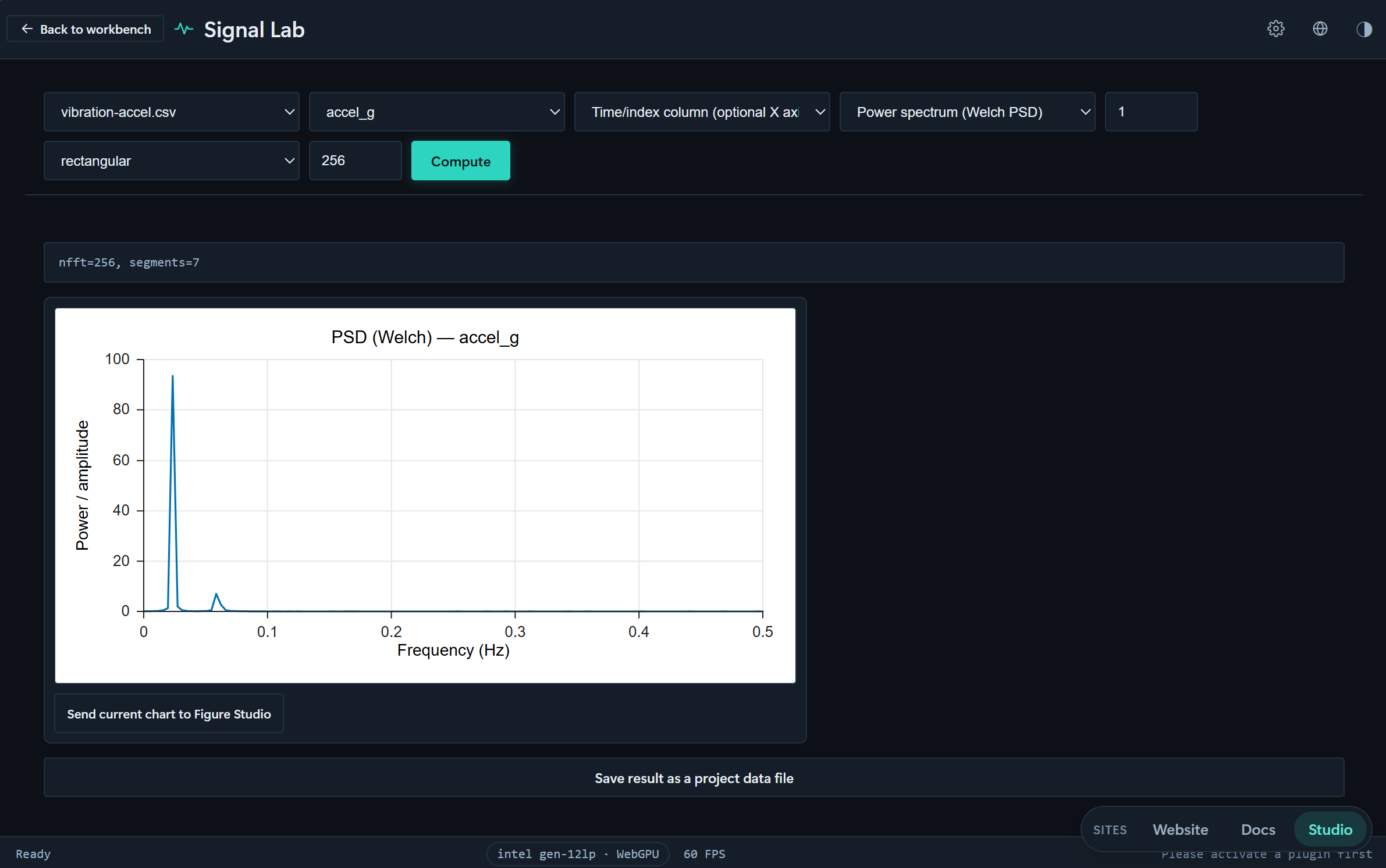

信号实验室:振动信号的 Welch PSD 功率谱

信号实验室对加速度时序做频谱分析:Welch PSD(矩形窗、nfft=256、7 段)主峰落在约 0.02 Hz 并伴谐波,支持 FFT 幅值谱 / 窗函数 / 滤波与时域处理,可将图表发送到 Figure Studio 或存回项目文件。

  • Notebook(notebook)——Markdown 与 Python 单元混排的可复现实验记录,执行走代码模式同一个 Pyodide 运行时,因此 notebook 与脚本看到的是同一个 studio API;单元列表持久化在 project.state.notebook。
  • 实验记录(runs)——全工具的运行台账。流程、积木、代码、笔记本、扫描、不确定度、建模、推断的每一次执行都会自动留下耐久快照(参数、指标、耗时、来源),支持指标差异与成对 A/B 对比。记录存于 IndexedDB 的 runs 存储而不写进 .clproj,使项目文件保持小巧,并随项目删除一并清理。

2.5 报告与复现 ​

  • 报告生成器(report)——buildReport 把有序章节(标题、Markdown、图表工作台的图、数据表、运行摘要、交互筛选器)构建成单一自包含 HTML:内联 CSS、内联 SVG、内联 JSON 数据与零依赖原生 JS 控制器。所有用户字符串先转义,内嵌 JSON 以 <script type="application/json"> 输出并把 < 做 unicode 转义,杜绝 </script> 载荷逃逸——报告可以安全地直接投递给他人。

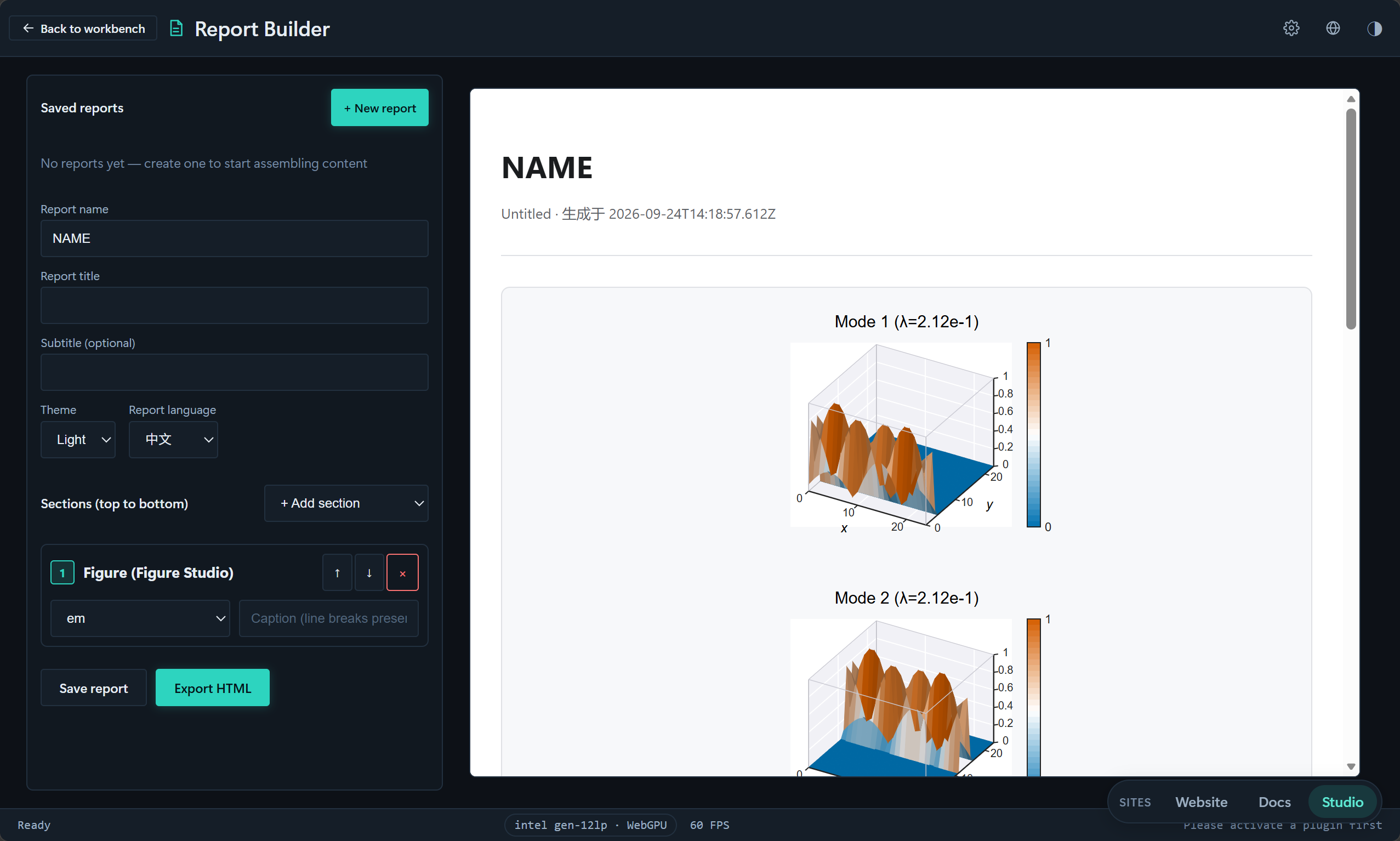

报告生成器:交互式 HTML 报告

报告生成器把标题、图表工作台的组图、数据表与运行摘要构建成单一自包含 HTML,零依赖控制器,可安全投递。

  • 可复现锁(reprolock)——导出与校验 repro.lock:数据指纹、参数哈希、种子与代码快照,支持五类漂移判定与一键重跑;环境快照(版本、平台与内核可用性)一并纳入锁文件,使"漂移发生在数据还是环境"有明确答案。

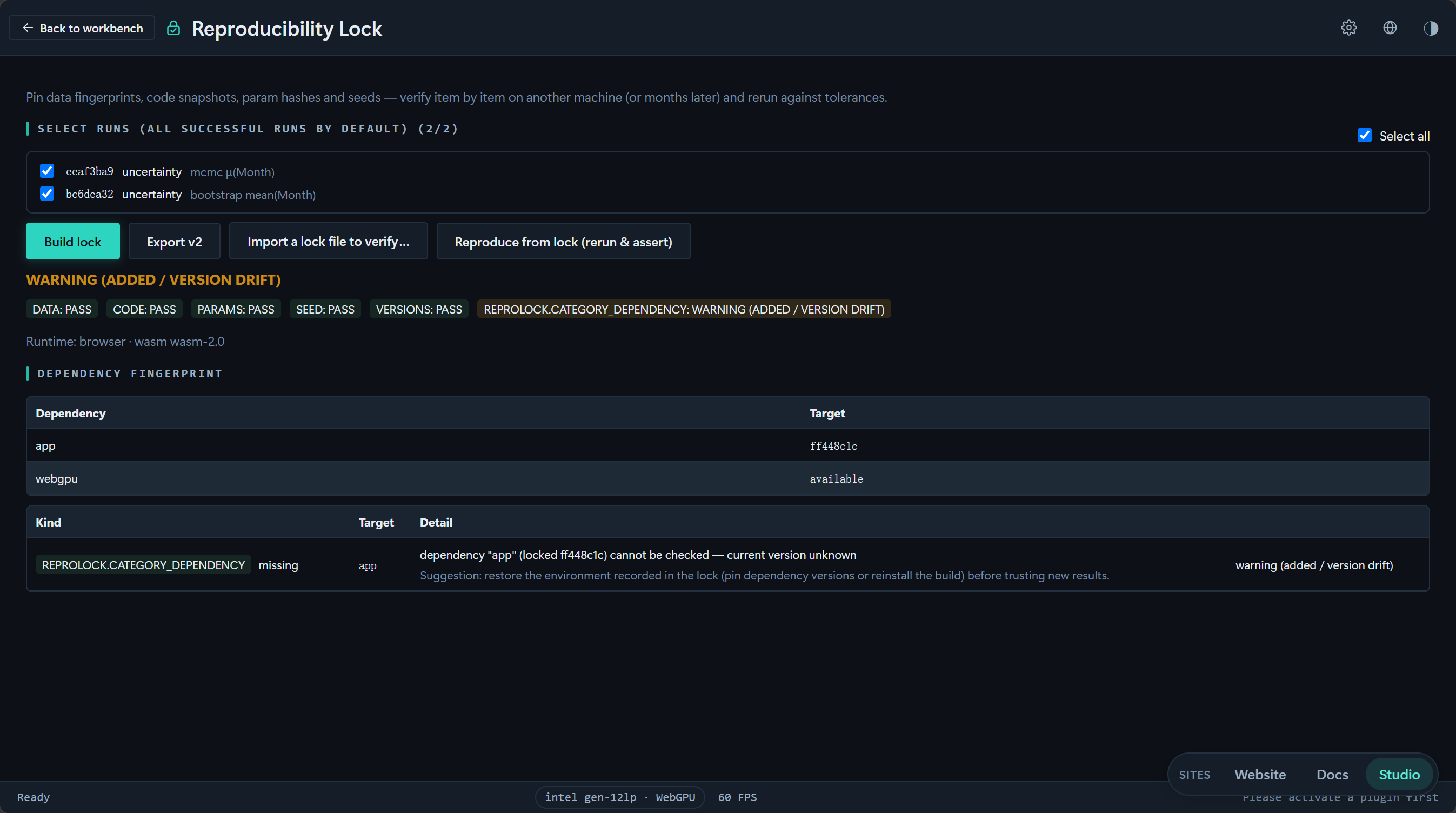

可复现锁:五类指纹漂移校验

可复现锁校验数据指纹、参数哈希、种子与代码快照并纳入环境快照,给出漂移发生在数据还是环境的判定。

  • 补充材料打包(supplement)——manifest.json(项目元数据、运行记录、血缘图、作者与许可表单)加可选的原始数据文件与代码会话、可选的 repro.lock,用 fflate 打成研究者随论文一起上传的 ZIP。

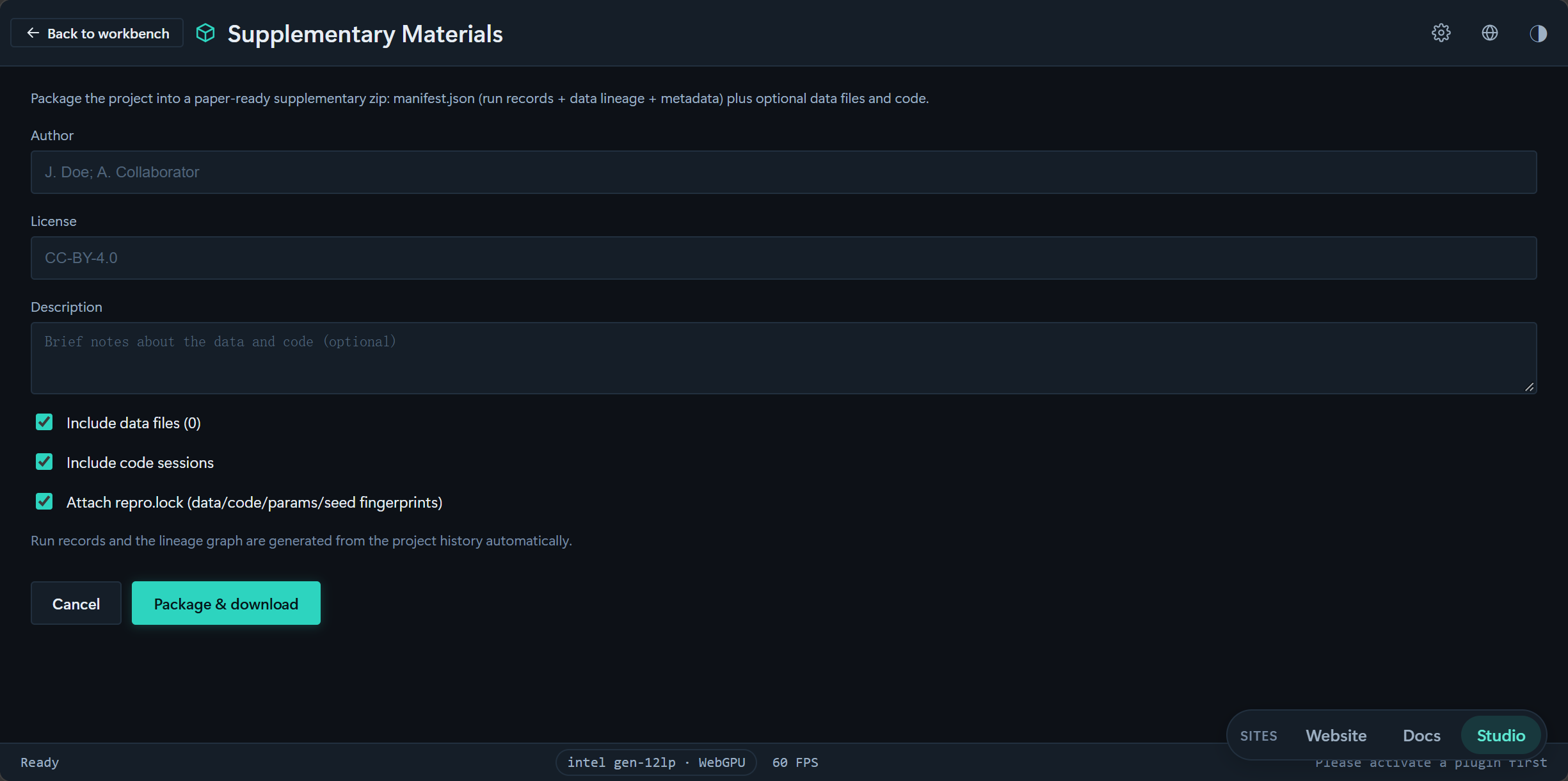

补充材料打包:manifest 与数据代码的 ZIP 打包

补充材料打包把 manifest、原始数据与代码会话用 fflate 打成随论文上传的 ZIP。

  • 课程模式(course)——本地优先的教学闭环:教师创建课程(由本地身份字符串标识,无账号体系)、发布绑定学科模板的作业;学生领取任务、在项目中作业并提交运行结果的 repro.lock 快照;教师查看学生 × 作业矩阵、记录评分与评语,并把整个班级按学生一目录导出为包。持久化在 IndexedDB courses 存储。

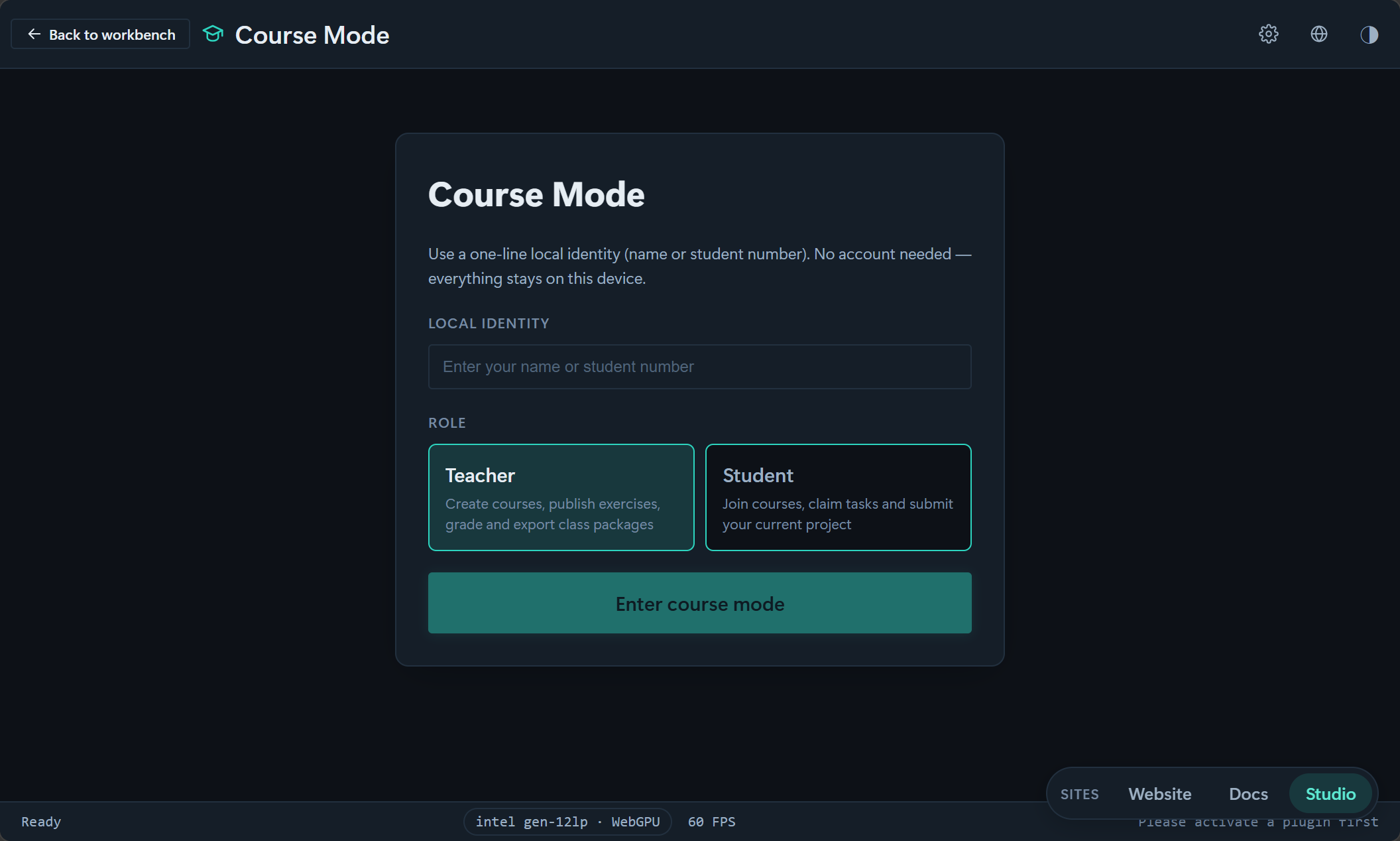

课程模式:教师与学生角色界面

课程模式以本地优先实现教师布置作业、学生提交 repro.lock 快照、教师批改并整班导出的教学闭环。

  • 作品画廊(gallery)——本地"我的分享"存储(localStorage),记录分享出去的作品元数据与净化后的快照 HTML,使详情弹窗可离线重开。v1 不上传任何内容,下架只做标记(保留审计轨迹)并从所有列表过滤。

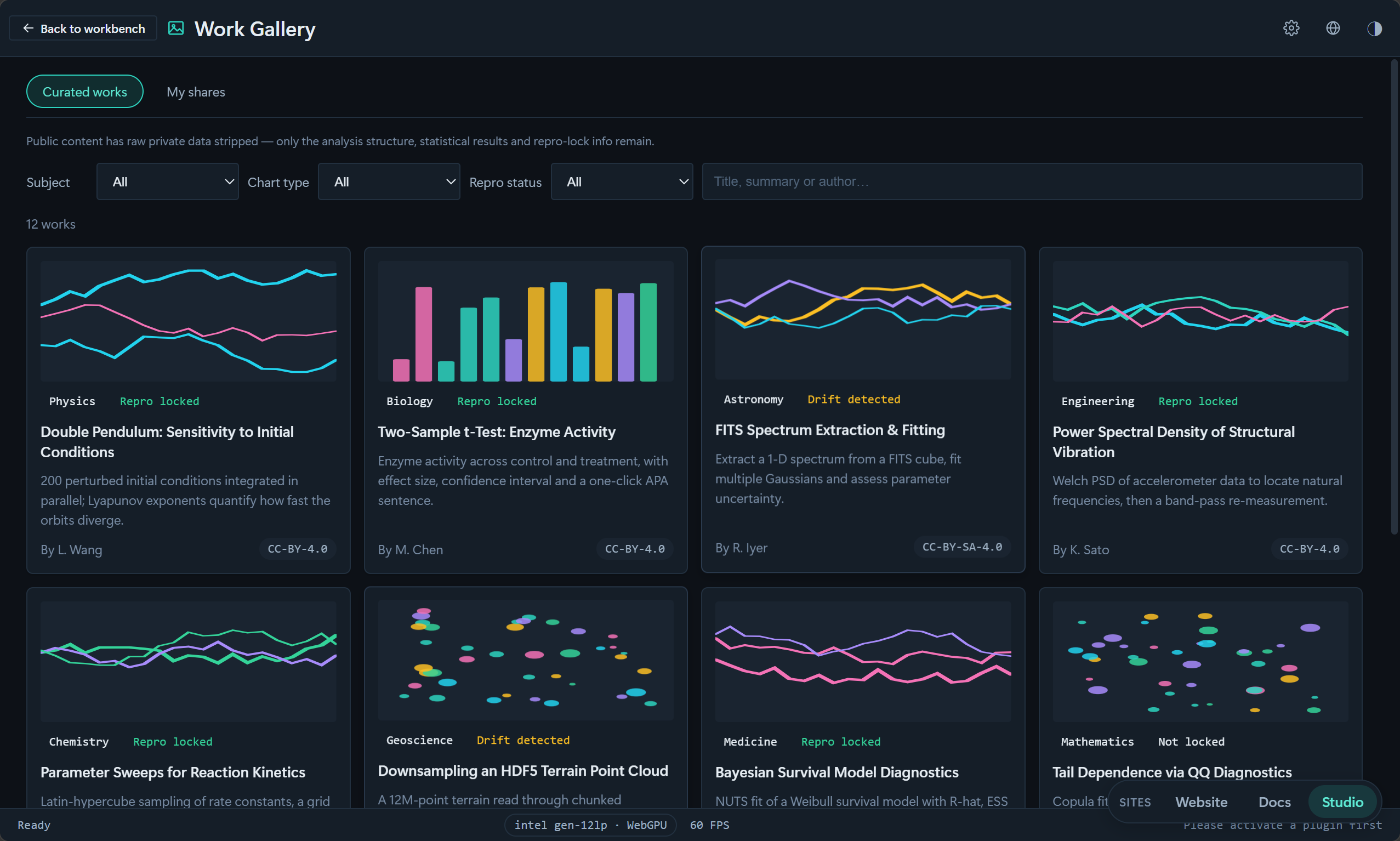

作品画廊:按学科整理的可复现作品库

作品画廊陈列按学科整理的可复现作品,每件标注主题与可复现锁状态(已锁定 / 检测到漂移 / 未锁定)以及作者与许可,便于发现与引用。

2.6 工具箱 ​

六个轻量工具,均不依赖打开的项目,覆盖科研中的高频小操作:

  • 单位换算(unit-convert)——常见物理量纲间的单位换算,与全局单位系统(见第五章)同一套换算内核。

单位换算:长度"米"换算全单位表

单位换算对长度"米"给出全部常用单位的换算结果表。

  • 计算器(calc)——科学计算器,支持表达式求值。

科学计算器:表达式求值与物理常数

科学计算器对含物理常数的表达式直接求值并显示结果。

  • 格式转换(format-convert)——在支持的表格与科学数据格式之间互转。

格式转换:CSV→JSON 互转界面

格式转换在 CSV 与 JSON 等表格与科学数据格式间互转。

  • 有效数字(sigfig)——按有效数字规则修约与表示数值。

有效数字:修约结果与科学记数

有效数字按修约规则给出结果并以科学记数法表示。

  • 摩尔质量(molar-mass)——由化学式计算摩尔质量。

摩尔质量:NaCl 58.44 g/mol 与元素占比

摩尔质量由化学式 NaCl 算得 58.44 g/mol 并列出元素占比。

  • 快速统计(quick-stats)——粘贴一列数据即得均值、标准差等描述统计,并可一键进入不确定性套件做区间估计。

快速统计:粘贴即得均值/SD/置信区间

快速统计对粘贴的一列数据即得均值、SD 与置信区间。

三、入口与导航 ​

同一份注册表驱动多个入口,行为统一:

入口行为
欢迎页启动网格(/,ToolGrid)按六个分组陈列 25 个工具卡片,附过滤框;搜索时分组被打平成一列。卡片点击即记录使用,并经 openToolEmbedded 嵌入工作台中央区打开
顶栏科研启动器(工作台顶栏的"科研▾",ResearchLauncher)顶部是"最近使用"分组(最近 3 个,带角标),其下按学科分组列出全部工具;每项显示图标、名称与一行描述,使工具在打开前就能被识别;支持过滤输入与完整键盘导航。选择工具默认嵌入工作台中央区打开
命令面板与侧栏命令面板与工作台侧栏同样消费注册表,选择后嵌入打开
旧路径重定向改造前形如 #/uncertainty 的书签会被自动生成的重定向送到 #/studio/uncertainty
独立整页任意工具可经右侧面板的"独立页面打开"动作或 /studio/<id> 深度链接进入独立页,外壳与嵌入态一致

"最近使用"由 src/core/recentTools.ts 维护,存储在 localStorage(键 ergalics:recent-tools),最多保留 8 条、界面只展示前 3 条——留出余量是为了让裁剪永远不产生空位。

四、工具之间的流转 ​

工具是分立的页面,但不是孤岛。它们通过三条共享通道协作,这也是把 26 项能力放在同一注册表下的实际意义:

mermaid
flowchart LR
    DF["项目数据文件<br/>(dataFiles 注册表)"]
    DF --> T1["工具 A"]
    T1 -- "派生输出回写项目" --> DF
    T1 -- "PlotSpec 交接" --> FS["图表工作台<br/>Figure Studio"]
    T1 -- "运行记录" --> RUN["实验记录<br/>(IndexedDB runs)"]
    RUN --> LIN["数据血缘"]
    FS --> REP["报告生成器"]
    RUN --> REP
    LIN --> REP
    REP --> SUP["补充材料打包"]
    RUN --> RL["可复现锁"]
    RL --> SUP
通道机制
共享数据文件注册表src/core/dataFiles.ts 让项目自有文件、内置示例与代码模式的 _FILES 走同一套解析逻辑;src/pages/research/researchUi.ts 是这一层之上的薄胶水(无 React 依赖),负责"装载表格并识别数值列""把 PlotSpec 送进图表工作台""把派生输出组装成 CSV 存回项目"。因此数据清洗的结果能被信号实验室直接读取,滤波后的列又能被模型工作台拟合
PlotSpec 交接任何工具画出的图都是同一个 PlotSpec 数据结构,可以被图表工作台接收为组图的一个面板,从而复用期刊模板、面板标签与矢量导出;工作台里的科研级插件同样经"发送到 Figure Studio"把多面板图组推入图表工作台(见 03 篇)
实验记录作为主干每一次执行都进入 experiment 台账,血缘图据此把文件与运行连成 DAG,报告生成器再从中取运行摘要。科研工具集的"可复现"因此不是某几个功能,而是贯穿全部工具的一条数据流

五、配套内核 ​

工具页之下是一组与具体工具解耦的领域内核(src/core/),供多个工具与插件复用:

  • 单位系统(units)——Quantity / convert / check 三件套:带量纲的数量构造、量纲安全的换算与单位一致性检查;单位换算工具与需要单位标注的插件共享同一实现。
  • 分块读取(chunked)——大文件的行窗口读取与内容指纹,为数据画像、清洗向导与文件路由提供不占满内存的摄取路径。
  • 组图引擎(figure)——FigureSpec 多面板容器挂在期刊模板网格上(JOURNAL_TEMPLATES:IEEE / Elsevier 单双栏尺寸、Okabe-Ito 色盲友好调色板、毫米级栏宽换算);composeFigure 输出单张独立 SVG(嵌套逐面板 viewport + a/b/c 面板标签),exportFigure 处理 SVG / PDF / 600dpi PNG 下载;图表工作台另提供投稿前检查、双语 caption 起草与 3D 场图面板。组图只重新定尺寸,绝不修改原 PlotSpec。
  • 运行 → 血缘 → 附件链条——experiment 台账记录每次执行的参数、指标与耗时;lineage 以文件 id 把源与变换连成 DAG;supplement 把 manifest、运行记录、血缘、数据与代码打成论文附件 ZIP;repro.lock 漂移检查与一键复现贯穿其中。

六、小结 ​

26 个工具覆盖了从数据入库到论文交付的完整链路:测量与评估回答"结果有多确定",建模与推断回答"数据支持什么结论",数据与谱系回答"数据从哪来、改过什么",信号与记录回答"过程是否被完整记录",报告与复现回答"别人能否原样重跑",工具箱承接单位换算、修约与快查等高频小操作。它们共享同一个项目、同一批数据文件、同一组 src/core 内核与同一条插件渲染通路,因此从工作台切换到工具集(或反向)时,上下文零损耗。

每个工具背后的算法内核、依赖库与导出格式,见 07 篇《科学计算子系统》;工具的运行记录、血缘与复现链条如何被测试与门禁约束,见 08 篇《测试与质量保障》。
